北京S20变压器

S20北京变压器概述

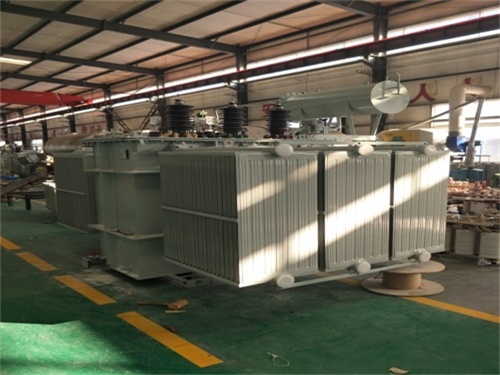

S20北京变压器是一种高效节能的油浸式电力变压器，符合中国能效标准GB 20052-2020中的二级能效要求。其设计采用先进的磁路结构和低损耗材料，空载损耗和负载损耗较传统S11系列降低约20%-30%，适用于对能耗敏感的商业和工业配电系统。S20变压器通过优化铁芯叠片工艺和绕组导体布局，显著提升了电磁效率，同时具备优异的散热性能和长期运行稳定性。

核心特点

• 节能高效：采用高导磁晶粒取向硅钢片，空载损耗较S11标准降低25%以上

• 温升控制：创新散热片设计，油温升控制在40K以内，延长绝缘材料寿命

• 低噪声运行：磁致伸缩优化技术，运行噪声≤45dB（距设备1m处测量）

• 环保设计：使用可回收绝缘油，变压器油闪点≥140℃，符合RoHS环保指令

• 智能监测：预留温度、压力传感器接口，支持远程状态监测系统集成

主要应用领域

S20变压器广泛应用于城市电网改造、轨道交通供电系统、数据中心不间断电源、新能源电站升压等场景。在商业综合体中，其低损耗特性可显著降低配电系统运营成本；在光伏电站应用中，能有效应对逆变器产生的谐波电流，确保电网质量符合IEEE 519标准。

技术规格参数

结构特性详解

铁芯系统采用阶梯接缝的45°斜切硅钢片，接缝间隙控制在0.1mm以内，有效降低磁通涡流损耗。高压绕组使用纠结式线圈结构，增强冲击电压分布均匀性；低压绕组采用双螺旋设计，平行导体间设置轴向油道，提升短路承受能力至25倍额定电流（持续时间2s）。箱体采用波浪形散热片组，散热面积较平面散热器增加35%，配套胶囊式储油柜可有效隔绝氧气渗透。

安装与维护要点

• 基础承重需满足1.5倍设备重量，水平度偏差≤3mm/m

• 投运前应进行绝缘电阻测试：高压-低压及地≥1000MΩ（2500V兆欧表）

• 定期取油样检测击穿电压（≥40kV/2.5mm）和介质损耗因数（≤0.5%）

• 每5年进行直流电阻测试，相间偏差不应超过2%

• 环境温度超过40℃时需启动辅助冷却系统

能效与经济性分析

以315kVA变压器为例，按年运行8760小时、负载率65%计算，S20较S11年节电量可达4200kWh。按工业电价0.8元/kWh计，每年可节省电费3360元。虽然初始采购成本高出15%-20%，但投资回收期通常不超过3年。在变压器30年寿命周期内，总计可减少二氧化碳排放约98吨（按0.785kg/kWh碳排放系数计算）。
